钢格栅板：

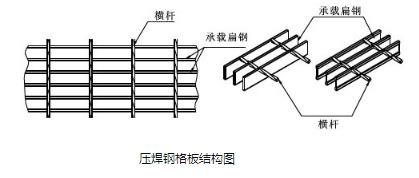

 钢格栅板是用扁钢按照一定的间距和横杆进行交叉排列，并且焊接成中间带有方形格子的一种钢铁制品，钢格栅板一般采用碳钢制作，表面热镀锌，可以起到防止氧化的作用。广泛应用在合金，建材，电站，锅炉。造船。石化，化工及一般工业厂房、市政建设等行业，具有通风透光、防滑，承载力强，美观耐用，易于清扫，安装简便等优点。

 钢格栅板型号表示方法：

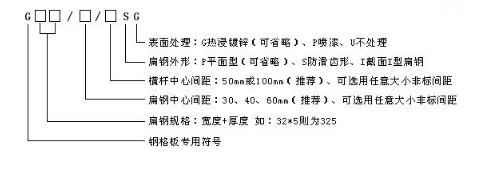

   钢格栅板的型号，根据承载扁钢规格、承载扁钢与横杆的组合间距、钢格栅板的结构形式，承载扁钢外型、以及表面处理的状态等不同，形成多种规格，型号表示方法如图所示

钢格栅板产品系列

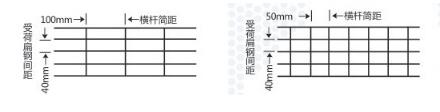

   系列一：该系列钢格栅板扁钢的中心间距是30mm    由于钢格栅板的承受力是扁钢决定的，该系列的钢格栅板间距最小，承受力最强。应用最广泛。如图所示

 系列二：该系列钢格栅板扁钢的中心间距是40mm  它比系列一的钢格栅板用料少，重量轻，性价比高。主要用与跨度比较小的场合，是最理想的类型。如图所示

  系列三：该系列钢格栅板扁钢的中心间距是60mm  最适合采矿工业和其他工程的需求，使用该系列的钢格栅板，横杆间距选用不要间距100mm的钢格栅板。如图所示

钢格栅板的特点

   u节省材料：承受相同荷载条件下最省材料的方式，相应地，可减少支承结构的材料。 　　

  u减少投资：省材料，省人工，省工期，免清洁和维护。 　　

  u施工简便：在预安装好的支承上用螺栓夹固定或焊接固定，一人即可完成。 　　

  u节省工期：产品无需现场再加工，安装非常迅速。 　　

  u经久耐用：出厂前经热浸锌防腐处理，耐冲击和重压能力强。 　　

  u现代气派：外形美观，设计规范，通风透光，给人以整体流畅的现代感受。 　　

  u结构轻便：用材少，结构轻，且易于吊装。 　　

  u防积污物：不积雨水，冰雪和灰尘。 　　

  u减少风阻：因通风好，遇大风风阻小，减少风力破坏。 　　

  u设计简便：无需小支梁，结构简单，设计简化；无需设计钢格栅板详图，只注明型号即可，厂方可代客户设计排图。

钢格栅板重量计算公式 　　

    钢格栅板的重量是指经过包边和表面处理（非表面处理的除外）后的理论重量。由于包边、开孔和切口的不同，实际重量与理论重量会出现差异。在工业平台钢格栅板自重计算及钢格栅板交付结算中，统一以理论重量为计算依据。对于长度小于1米的钢格栅板例如沟盖板或者需要作特殊包边的钢格栅板，由于包边板的增加，重量会随着增加。用扁钢包边，钢格栅板长度不小于1米时，按下面公式计算钢格栅板理论重量：

    Wt=(b1t1N1+b2t2N2+2b3t3)ρµ×10-6………………

    式中: Wt—钢格栅板重量，单位为千克每平方米（kg/m2）； t1—承载扁钢宽度，单位为毫米（mm）； b1—承载扁钢厚度，单位为毫米（mm）； N1—每米钢格栅板中承载扁钢条数； t2—横杆宽度，单位为毫米（mm）； b2—横杆厚度，单位为毫米（mm）； N2—每米钢格栅板中横杆条数； t3—包边扁钢宽度，单位为毫米（mm）； b3--包边扁钢厚度，单位为毫米（mm）； ρ—材料密度，单位为千克每立方米（kg/m3）；钢材密度按7850kg/m3计算； µ--表面处理增重系数；热浸锌增重按1.06计算

钢格栅板的面积计算

     1、在没有图纸、按用户规定尺寸加工的，面积为实际交付钢格栅板的数量乘以宽度和长度的总 和，它包含开孔和切口部分。

     2、提供图纸为用户设计的，面积按图纸上总的外围尺寸计算，它包括开孔和切口部分。

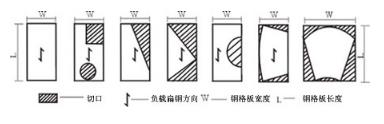

     3、对于异钢格栅板，如图所示面积为宽（W）×长（L），不扣除切口部分。

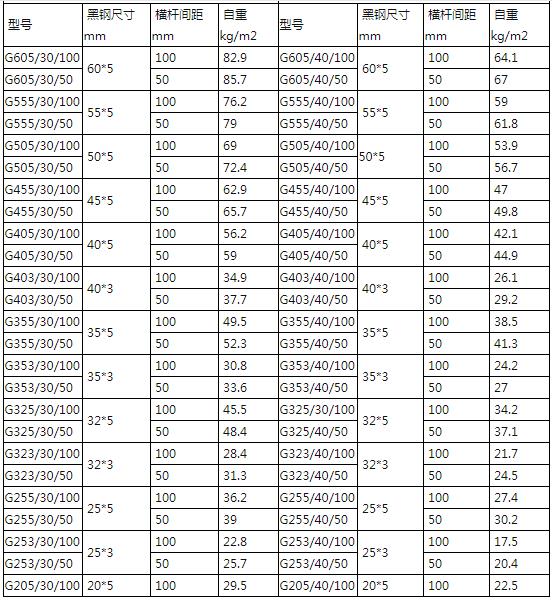

钢格栅板常用型号重量表：
